最小尺寸

以下圖示提供的是一些通用的“定律”，用以計算在一些常見的設計情形下的最小尺寸。

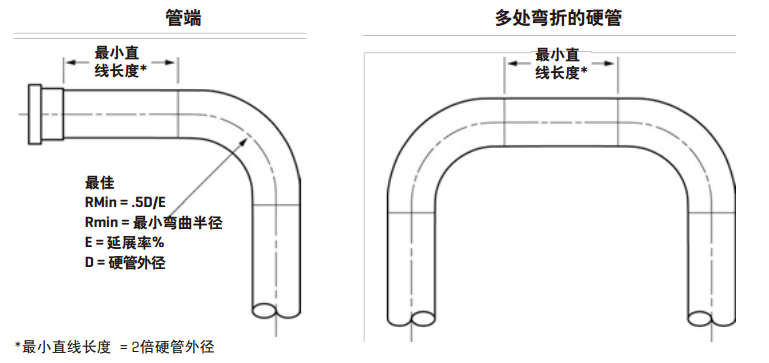

圖例1 - 最小尺寸

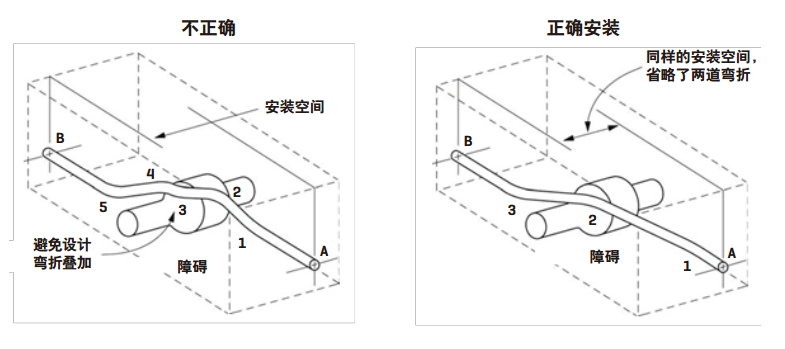

圖例2 - 組合彎管
應該避免設計疊加的彎折，獲取同樣的安裝空間，但是可以避免組合彎折。

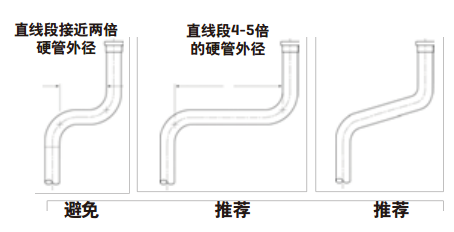

如果兩個90度彎折之間的直線橘綠接近最小的推薦值（見圖3），由于折彎機器上的干涉問題可能會對彎管造成麻煩。在兩個彎折處之間設計額外的直線距離或者降低彎折角度可以避免這個問題（見圖3）。

圖例3
