液壓管道安裝示例：一臺裝載機所配的75 LPM (19.8 GPM)的泵燒壞了，只有一臺25 GPM的泵可以用作更換，原有的25 mm (1 in)輸出管線仍然可以保留么？或者增加的流量將會超出推薦的流速范圍？如果輸出管線是 20 mm (0.75 in)， 它應該被更換么？

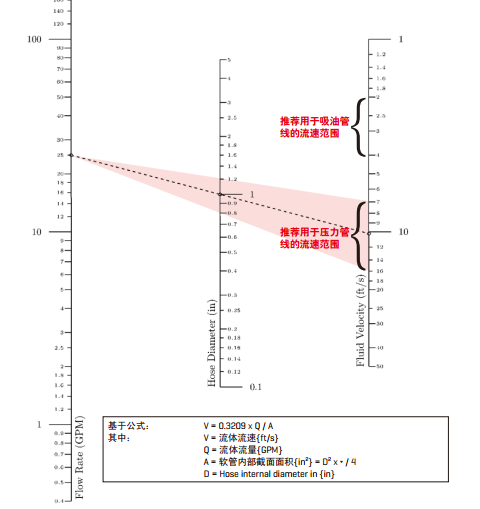

答案：從流量坐標軸上25 GPM處開始畫一根直線，通過軟管直徑坐標軸上的1 inch處，并且一直畫到流速坐標軸上。 25 mm (1 in)線的流速大約為~10 ft/s， 很好的落在推薦范圍之內(nèi)。但是20mm (0.75 in)線的流速大約為18 ft/s， 尺寸應該被加大。

表-列線圖解

推薦流量及流速下的軟管總成過流能力
